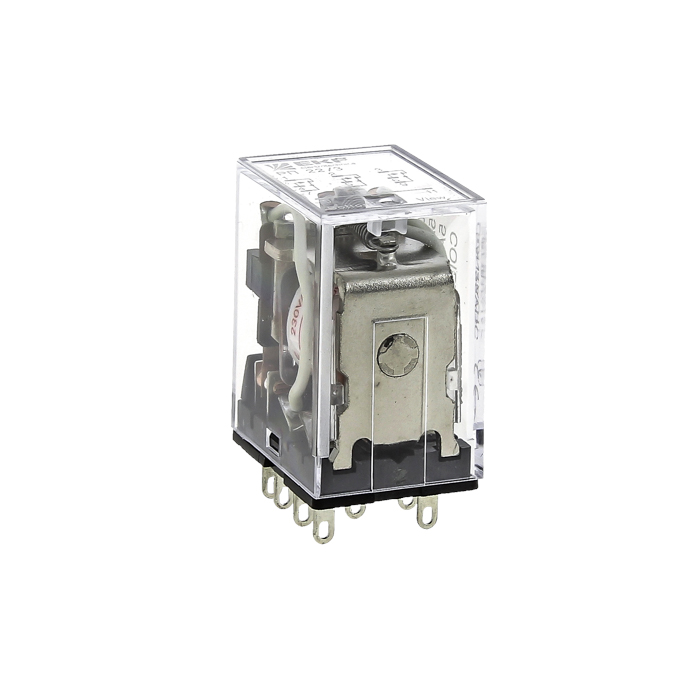

Реле промежуточное РП 22/3 5А 24В АС EKF PROxima

Промежуточное реле серии РП21 от ТМ EKF применяется в цепях управления электроприводами переменного тока напряжением до 240 В — для трех- и четырехконтактных реле, напряжением до 380 В - для одно- и двухконтактных реле, в цепях постоянного тока напряжением до 230 В. Реле состоит из контактной системы и электромагнита. Контактная система состоит из неподвижных контактов на плоских пластинах, зафиксированных в пластмассовом основании, и подвижных контактов на плоских пружинах, закрепленных между пластмассовыми колодками на якоре электромагнита. Подвижные контакты связаны с выводами гибкими соединителями. Электромагнит содержит магнитопровод, сердечник, катушку и якорь. Магнитопровод крепится к пластмассовому основанию при помощи винтов. Ламели под пайку допускают присоединение двух медных проводников общим сечением 1.5 мм2, винтовые зажимы - двух проводников от 0.5 до 1.5 мм2 каждый.
