СИП представляет собой провод, состоящий из изолированных фазных жил, обмотанный несущей нулевой. В целях изоляции используется полиэтилен, стойкий к излучению ультрафиолета и погодным явлениям. Проводник изготовлен из легкого алюминия или алюминиевого сплава. В основной части сечения нулевой жилы расположен стальной сердечник, вокруг которого размещены витки алюминиевой проволоки. Несмотря на наличие изоляционного слоя и разветвления по жилам, СИП является именно проводом.
- Количество токонесущих составляющих: обычно, используются модели проводов с числом одного до четырех;
- Площадь сечения: для разных модификаций провода настоящий показатель изменяется в пределах от 16 до 240 мм²;
- Типы классов напряжения: всего существует две категории СИП – до 1кВ (СИП-1, СИП-2, СИП-4, СИП-5) и до 35кВ (СИП-3);
- Разрешенный краткосрочный прогрев в аварийных ситуациях не может превышать свыше 8 часов от нагрузки в течение года.
Расшифровка провода СИП 1х70
Провод СИП расшифровывается по трем буквам его названия:
С – обозначает, что провод самонесущий;
И – говорит о том, что провод изолирован;
П – расшифровывается как провод;
1 – означает число медных жил;
70 – значение площади поперечного сечения.
Конструкция провода СИП
С точки зрения структуры все типы проводов СИП заключают в себе жилы, выполненные в конкретной форме с заданным количеством жил, одна из которых должна исполнять функции несущей жилы для электролинии.
Конструкция проводника СИП-1: провод этой марки имеет одинаковые фазные жилы, но нулевые несущие отличаются. В таком варианте нулевая жила без изоляции, а в марке со знаком "н" – изолированная. Если в конце маркировки присутствует заглавная буква А (например, СИП-1А), в этом случае нулевой вывод будет снабжен изоляцией. Такой провод используется в линиях ЛЭП напряжением до 1 кВ.

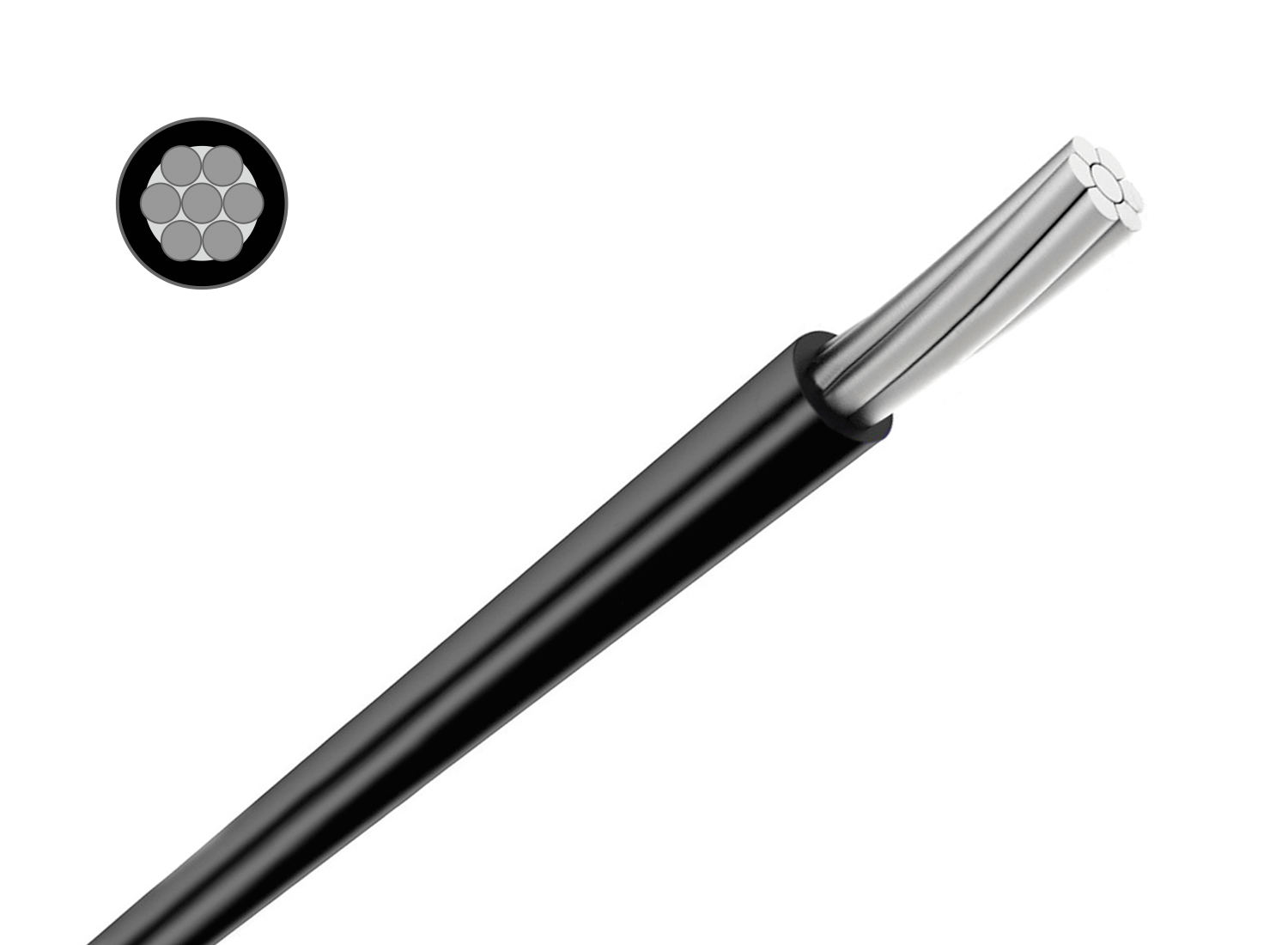

СИП-2 производится точно по такому же принципу, но в данном случае изоляцией является сшитый полиэтилен, обеспечивающий превосходные механические и электрические свойства при температуре 130 °С (обычный материал потеряет форму уже при 85 градусах °С). Провода этой модификации применяются в условиях негативных атмосферных явлений. Как и модель СИП-1, Этот тип провода применяется в линиях до 1 кВ.СИП-3 состоит всего из 1-ной жилы со стальным сердечником и годится для использования только в воздушных линиях электропередач мощностью до 35 кВ. Применяется в высоковольтных линиях с уровнем напряжения 6 – 35кВ для прокладки фаз на значительные расстояния.
СИП-4 и 5 – это марки СИП, которые имеют в составе токовые жилы при неимении несущей нулевой жилы. В случае, если имеется обозначение "н", это значит, что материалом стал сплав алюминия. Провода СИП-4 и СИП-5 можно использовать монтажа отводов от линий электропередач к жилым домам, а кроме этого, для осветительных сетей.
Применение провода СИП 1х70
Основное предназначение провода СИП – обеспечение воздушных линий электропередач, ответвлений, вводов внутрь бытовых помещений, внешней прокладки по поверхности стен и фасадов, а также с целью освещения при допустимом напряжении до 1 кВ.
