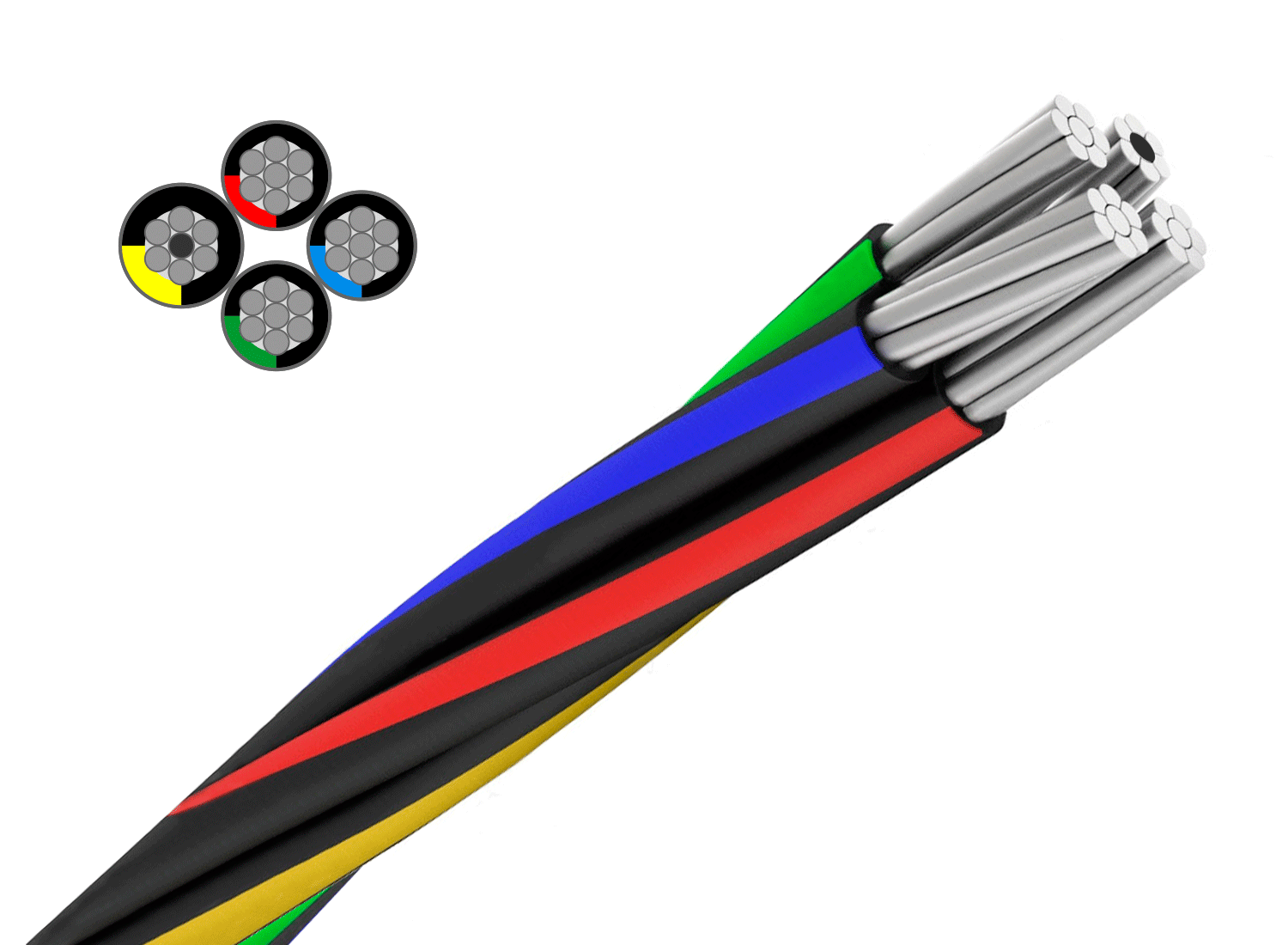

Провод СИП-2 3х50+1х50

  • Категория: Провод СИП
  • Артикул: SIP2-350+150
  • Бренд: СИП-2
  • Количество в упаковке: 10
  • Количество в ящике: 100
  • Габариты и вес

    Вес, г
    700
    Ширина, мм
    1442
    Длина, мм
    1442
    Высота, мм
    144
В наличии
177.65187
  • Способы оплаты
  • Безналичный расчет
  • Оплата при получении Заказа
  • Онлайн оплата Банковской картой
  • Способы доставки
  • Самовывоз
СИП – это провод, который состоит из электроизолированных фазных жил, обмотанный несущей нулевой. В качестве изоляции разрешен к использованию полиэтилен, стойкий к прямым солнечным лучам и воздействию негативных факторов окружающей среды. Модель провода СИП производится из легкого алюминия или его сплава. В основной части сечения нулевой жилы встроен стальной сердечник, вокруг него расположены витки алюминиевой проволоки. Несмотря на наличие слоя изоляции и разветвления по жилам, СИП является именно проводом.

  • Число токонесущих частей: обычно, используются шнуры с числом от 1 до 4;
  • Средняя площадь сечения: для различных типов СИП указанный параметр изменяется с разницей от 16 до 240 мм²;
  • Типы классов напряжения: всего существует 2 группы провода – до 1кВ (СИП-1, СИП-2, СИП-4, СИП-5) и до 35кВ (СИП-3);
  • Разрешенный кратковременный нагрев в аварийном режиме не может превышать больше 8-ми часов от нагрузки в течение года.

Расшифровка

В сравнении с другими марками, провод модификации СИП представляет из себя токоведущий элемент для снабжения электроэнергией, аббревиатура которого расшифровывается по трем буквам его названия:

С – самонесущий;
Буква И – указывает на наличие изоляционного слоя;
П – значит провод;
– количество основных жил;
– поперечное сечение основных жил;
– количество несущих жил;
– диаметр нулевой жилы;

Конструкция

С точки зрения структуры любые модификации из проводников СИП заключают в себе жилы, сделанные в конкретной форме с заданным количеством жил, в которых одна может исполнять функции несущей струны для сети.

Конструкция СИП-1: проводник СИП-1 включает в себя одинаковые фазные жилы, но есть отличие в нулевых несущих жилах. В таком варианте нулевая жила не имеет изоляции, а в марке с буквой "н" – изолированная. При наличии в конце маркировки буквы А (например, СИП-1А), в этом случае нулевой вывод будет дополнен изоляцией. Проводник СИП-1 используется в линиях электропередач с уровнем напряжения до 1 кВ.

СИП-2 выполняется точно по такому же принципу, но здесь изоляцией является сшитый полиэтилен, гарантирующий отличные механические и электрические свойства при температуре 130 °С (обычный материал теряет форму уже при 85 градусах °С). Провода этой модели используются в условиях сложных погодных явлений. Как и модель СИП-1, [SIP-2] применяется в линиях до 1 кВ.

СИП-3 состоит всего из 1-ной жилы c сердечником из стали и применяется только в воздушных линиях электропередач мощностью до 35 кВ. Может применяться в высоковольтных линиях с напряжением 6 – 35кВ для проводки фаз на значительные расстояния.

СИП-4 и 5 – это модели СИП, которые включают в себе токонесущие жилы при неимении несущей нулевой жилы. Если присутствует обозначение "н", то этот факт [govorit o tom], что его материалом служит сплав алюминия. Провода СИП-4 и СИП-5 используются для создания ответвлений от линий электрических магистралей к жилым домам, а кроме того, для осветительных сетей.

Применение

Основное предназначение данного изделия – монтаж воздушных линий электропередач, отводов, вводов внутрь жилых помещений, внешней прокладки по стенам и фасадам зданий, а также в целях освещения при напряжении до 1000 В.

Характеристики

Основные

Артикул
SIP2-350+150
Бренд
СИП-2
Количество жил
3
Номин. сечение проводника, мм²
50
Материал изоляции жилы
Сшитый полиэтилен
Материал внешн. оболочки
Сшитый полиэтилен
Номин. напряжение U (линейное), В
660
