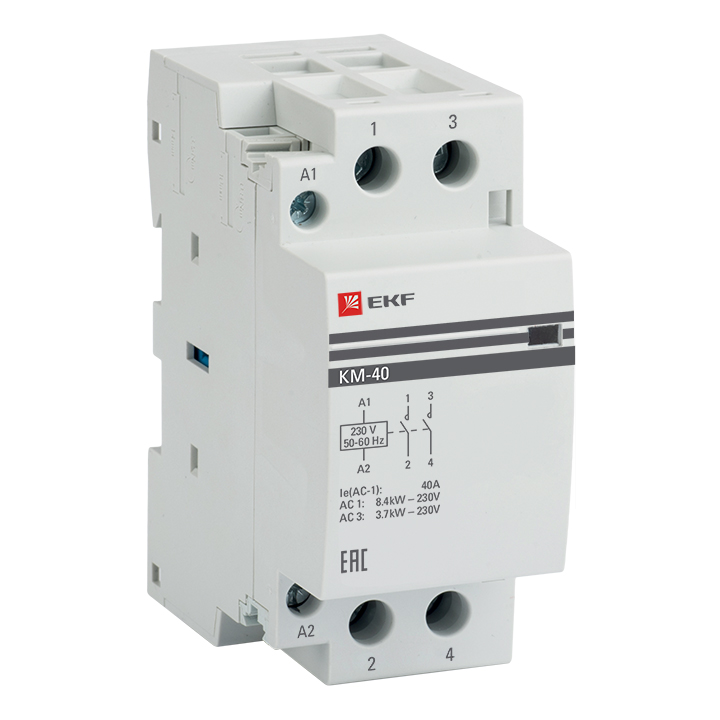

Контактор модульный EKF PROxima КМ 40А 2NО (2 модуля)

Модульный контактор EKF PROxima КМ 40А 2NО предназначен для дистанционного управления электрическими цепями в системах автоматизации жилых, офисных и промышленных зданий. Устройство коммутирует нагрузки до 40А при напряжении 230/400В переменного тока. Модель имеет два нормально разомкнутых силовых контакта и монтируется на стандартную DIN-рейку 35 мм, занимая 2 модуля.

Какие задачи решает модульный контактор КМ 40А

Контактор решает задачу дистанционного включения и отключения мощных электрических нагрузок без участия человека. Он позволяет управлять освещением, системами отопления, вентиляции, кондиционирования, насосами и другим оборудованием через кнопки, таймеры или устройства автоматики. Благодаря компактному модульному корпусу устройство устанавливается в стандартные распределительные щиты. Исполнение с двумя контактами 2NО обеспечивает одновременную коммутацию двух независимых цепей или двухполюсное отключение одной цепи.

Назначение и применение

Контактор применяется в системах управления освещением в офисных и торговых центрах, для включения обогревателей и тепловых завес, управления насосным оборудованием и вентиляционными установками. Используется в жилых домах для управления системами «умный дом», а также на промышленных объектах для дистанционного пуска и остановки электродвигателей малой мощности. Устройство подходит для сетей с напряжением до 400В переменного тока частотой 50 Гц.

Конструкция и особенности

Контактор выполнен в классическом модульном корпусе из термостойкого пластика для установки на DIN-рейку. Магнитная система с подвижной и неподвижной частями управляет замыканием и размыканием контактов при подаче напряжения на катушку. Пружина возвращает контакты в исходное положение при отключении питания катушки. Контакты изготовлены из серебросодержащего композита, обеспечивающего низкое переходное сопротивление и устойчивость к износу. Предусмотрена возможность коммутации как медных, так и алюминиевых проводников.

Технические характеристики

Тип: контактор модульный электромагнитный. Количество контактов: 2 нормально разомкнутых (2NО). Номинальный рабочий ток: 40А. Номинальное рабочее напряжение: 230-400В переменного тока. Напряжение цепи управления: 184-253В переменного тока. Категория применения: 1 (коммутация активных и слабоиндуктивных нагрузок). Ширина в модулях: 2 (36 мм). Способ монтажа: DIN-рейка 35 мм. Степень защиты: IP20. Материал корпуса: пластик. Серебросодержащие контакты: да. Коммутация медным и алюминиевым проводом: да. Максимальная мощность ламп накаливания: 3700 Вт. Рабочая температура: от -5 до +35°C. Габариты: 36х85х60 мм. Вес: 0,23 кг. Гарантия: 7 лет.

Преимущества контактора EKF PROxima

Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и долговечность. Маркировочная площадка с защитной крышкой упрощает идентификацию в щите. Двухпозиционный зажим на DIN-рейку обеспечивает надежную фиксацию. Мостиковый контакт гарантирует быстрое гашение дуги при коммутации. Индикатор состояния контактов позволяет визуально контролировать положение устройства. Резиновый демпфер уменьшает шум при срабатывании.

Практические рекомендации по монтажу

Перед установкой убедитесь, что напряжение в сети отключено. Закрепите контактор на DIN-рейке до характерного щелчка. Подключите питающую цепь к силовым клеммам, соблюдая схему подключения. Катушку управления подключите к клеммам А1 и А2 с напряжением 184-253В переменного тока. Используйте медный или алюминиевый провод сечением до 16 мм². После монтажа проверьте надежность затяжки винтовых соединений. При необходимости установите дополнительные аксессуары.

Почему стоит купить

Контактор сертифицирован для применения в РФ, соответствует требованиям технических регламентов Таможенного союза и ГОСТ IEC 60947-4-1. Гарантия производителя — 7 лет. Уточняйте сроки отгрузки и стоимость доставки у менеджеров.

Вопросы и ответы

Для каких типов нагрузок подходит контактор? Устройство предназначено для коммутации активных и слабоиндуктивных нагрузок: освещения, обогревателей, вентиляторов, насосов мощностью до 3700 Вт (для ламп накаливания).

Какое сечение провода можно подключать? Винтовые клеммы рассчитаны на подключение медных и алюминиевых проводников сечением до 16 мм².

Сколько места занимает контактор в щите? Устройство имеет ширину 2 модуля (36 мм) и устанавливается на стандартную DIN-рейку.

Можно ли использовать контактор для управления электродвигателем? Да, но для двигателей мощностью более 2,2 кВт рекомендуется использовать контакторы с категорией применения AC-3.

Какой срок службы у контактора? Механическая износостойкость составляет не менее 1 000 000 циклов, электрическая — 150 000 циклов. Гарантия производителя — 7 лет.
