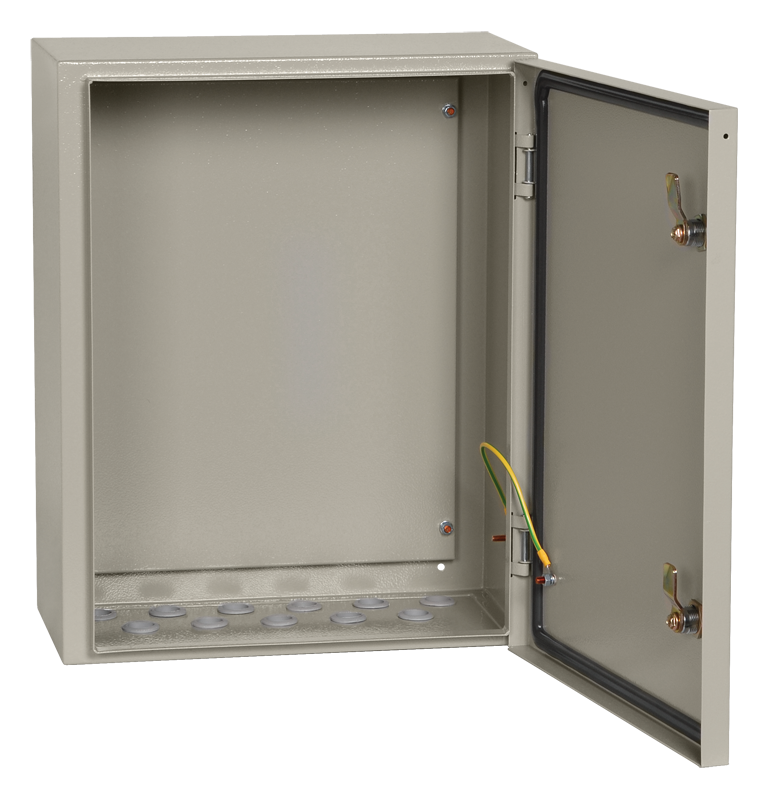

Корпус металлический ЩМП-3-0 (650х500х220) У2 IP54 IEK

Сварной металлический корпус IEK серии ЩМП-3-0 (650х500х220 мм) с климатическим исполнением У2 и степенью защиты IP54 предназначен для сборки силовых щитов, распределительных пунктов, шкафов автоматики и управления. Изделие из стали толщиной 1 мм с полиэфирно-порошковым покрытием RAL 7035 (галечно-серый) комплектуется съемной монтажной панелью размером 580x440 мм из оцинкованной стали толщиной 1,5 мм. Номинальный ток сборки – до 630 А. Срок службы – 15 лет.

Какие задачи решает корпус ЩМП-3-0 IP54

Корпус решает задачу безопасной и организованной сборки электрощитового оборудования. Он обеспечивает надежную защиту от пыли и водяных брызг (IP54), что делает его пригодным для эксплуатации во влажных помещениях и на улице под навесом. Сварная конструкция с многогранным защитным желобом предотвращает проникновение грязи и воды даже при открытой дверце.

Назначение и применение

Корпус используется для сборки разнообразных электрощитов: силовых, управления и автоматики. Подходит для монтажа на предприятиях, в коммерческих и жилых зданиях. Позволяет производить монтаж аппаратуры как модульного (на DIN-рейку), так и обычного исполнения (на монтажную панель).

Конструкция и особенности

Сварной металлический корпус навесного/напольного исполнения и съемная монтажная панель. Дверца запирается на замок. Все замки в серии имеют единый секрет, что упрощает эксплуатацию. По периметру двери установлен полиуретановый уплотнитель, а сам замок является пылевлагонепроницаемым, что гарантирует заявленную степень защиты IP54. В комплекте с корпусом поставляются 13 сальников для ввода кабеля снизу диаметром 28 мм.

Технические характеристики

Тип: металлический корпус для электрощита. Артикул: YKM40-03-54. Габаритные размеры (ВхШхГ): 650х500х220 мм. Размер монтажной панели: 580x440 мм. Толщина металла корпуса и двери: 1,0 мм. Толщина монтажной панели: 1,5 мм. Степень защиты: IP54. Климатическое исполнение: У2. Номинальный ток: 630 А. Цвет: RAL 7035 (галечно-серый). Защитное покрытие: полиэфирная порошковая краска. Замок: Да (единый секрет). Ввод кабеля: снизу (13 отверстий). Угол открытия двери: 105°. Масса: 13,9 кг. Гарантия производителя: 3 года. Срок службы: 15 лет. Соответствует ГОСТ.

Преимущества

Высокая антикоррозийная стойкость благодаря порошковому покрытию. Единый секрет замков упрощает обслуживание группы щитов. Полная комплектация: монтажная панель, провод заземления и метизы для навески входят в базовую комплектацию. Наличие внизу корпуса 13 штатных отверстий под кабельные сальники.

Практическое применение и рекомендации по монтажу

Для монтажа используйте комплектные приспособления для навески. Учитывайте вес корпуса в сборе, который может достигать 13,9-14,5 кг. Для обеспечения класса защиты IP54 обязательно используйте штатные сальники (пирамидки) для всех кабельных вводов. Организуйте внутри заземление корпуса и двери с помощью провода из комплекта. Не допускайте повреждения уплотнителя двери при монтаже.

Почему стоит купить

Корпус ЩМП-3-0 обеспечивает долговечность, надежность и безопасность работы собранного электрощитового оборудования. Заводская гарантия производителя IEK составляет 3 года при общем сроке службы 15 лет, что подтверждает высокое качество изделия и надежность встроенных систем герметизации и антикоррозионной защиты. 13 подготовленных вводов для кабеля облегчают и ускоряют монтаж.

Вопросы и ответы

Можно ли использовать корпус ЩМП-3-0 на улице? Степень защиты IP54 допускает установку на улице, но только под навесом, исключающим прямое попадание сильного дождя или струй воды. При этом важно использовать все штатные кабельные вводы с сальниками.

Входят ли в комплект DIN-рейки? Нет, в базовую комплектацию входит только съемная монтажная панель. DIN-рейки для установки модульного оборудования приобретаются отдельно.

Какой максимальный диаметр кабеля можно ввести? Штатные отверстия для кабельных вводов в нижней панели корпуса имеют калиброванный диаметр 28 мм.

Подходит ли корпус для сборки ГРЩ? Да, номинальный ток корпуса 630 А позволяет использовать его для сборки главных распределительных щитов, вводно-распределительных устройств (ВРУ) и этажных щитков в жилых и коммерческих зданиях.

Чем отличается корпус У2 от УХЛ3? Климатическое исполнение У2 предназначено для эксплуатации в макроклиматических районах с умеренным и холодным климатом, что оптимально для большинства регионов России. УХЛ3 — для более влажного тропического климата.
