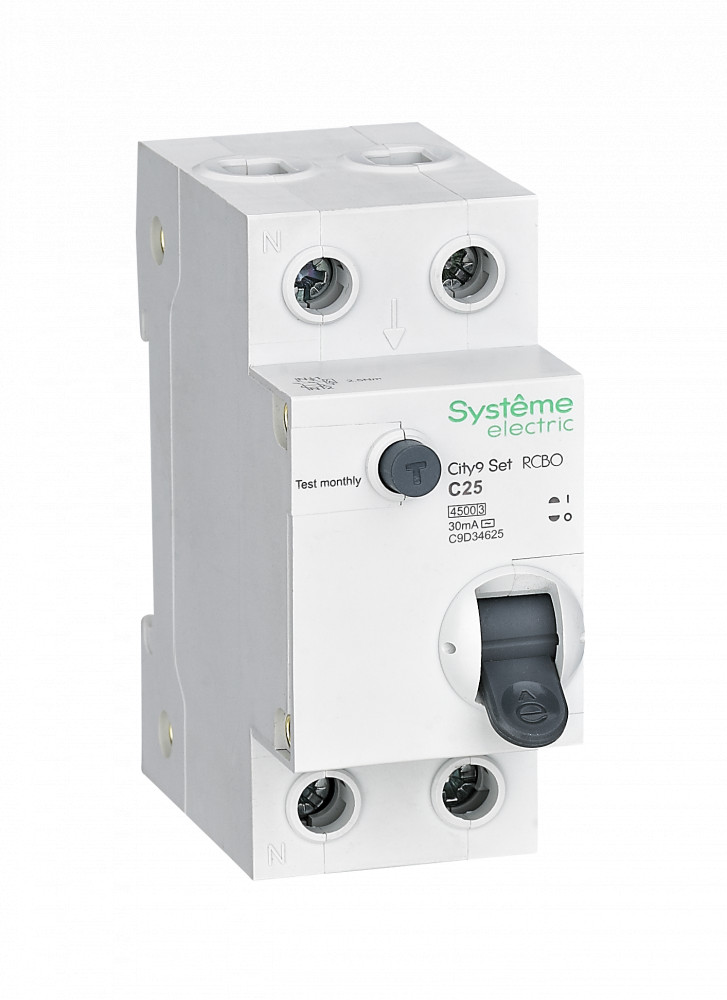

Дифференциальный автомат АВДТ City9 SE 1Р+N 25А 30мА характеристика C 4,5кА

Дифференциальный автомат (АВДТ) City9 SE 1Р+N 25А 30мА с время-токовой характеристикой отключения C и отключающей способностью 4,5кА — это компактное модульное устройство, совмещающее функции автоматического выключателя и УЗО. Предназначен для защиты людей от поражения электрическим током при косвенном прикосновении, а также для предотвращения пожаров из-за токов утечки (30мА). Устройство применяется в однофазных сетях переменного тока 230В частотой 50Гц в жилых, офисных и промышленных помещениях.

Какие задачи решает дифференциальный автомат City9 SE 25А

Прибор решает комплекс задач по безопасности электросети. Он отключает питание при трёх типах аварий: перегрузке (длительном превышении номинального тока 25А), коротком замыкании (мгновенное отключение) и возникновении тока утечки на землю от 30мА до 5кА. Ток утечки 30мА обеспечивает защиту человека при прямом прикосновении к токоведущим частям. Характеристика C (срабатывание при 5-10 кратных перегрузках) подходит для линий питания бытовой техники с пусковыми токами (холодильники, кондиционеры, насосы).

Назначение и применение

АВДТ City9 SE 1Р+N 25А применяется для защиты розеточных групп и кабельных линий в ванных комнатах, кухнях, детских учреждениях, на дачах и в наружных установках. Подходит для новых сборок и модернизации щитов в многоквартирных домах, частных коттеджах, офисах, магазинах. Устройство крепится на стандартную DIN-рейку 35 мм, имеет степень защиты IP20, что делает его пригодным для установки в закрытые распределительные щитки. Тип A по току утечки (чувствителен к плавным и пульсирующим постоянным токам) подходит для сетей с электроникой (компьютеры, стиральные машины, светодиодные лампы). Коммутируемый нейтральный проводник упрощает монтаж в однофазных сетях. Второй полюс (N) всегда замкнут, не имеет тепловой и электромагнитной защиты, но прерывает цепь при срабатывании.

Конструкция и особенности

Корпус изготовлен из самозатухающего пластика, не поддерживающего горение, что повышает пожарную безопасность. Контакты выполнены из серебросодержащего сплава, устойчивого к подгоранию при коммутациях. Механизм взвода («тумблер») имеет два устойчивых положения (вкл/выкл). Тестовая кнопка «T» позволяет периодически проверять работоспособность электронной схемы. Индикация состояния механизма (зеленое поле выключено) показывает, какая защита сработала. Безопасные клеммы с рамным зажимом обеспечивают надежную фиксацию проводов и защиту от ослабления контакта. Окна снятия изоляции и маркировки CE. Винтовые соединители кабелей открыты для доступа, но требуют аккуратности.

Технические характеристики

Тип устройства: Автоматический выключатель дифференциального тока (АВДТ, RCBO). Количество защищенных полюсов: 1 (рабочий, фаза). Количество полюсов с коммутируемым нейтральным проводником: 1 (нейтраль, не защищен от перегрузки), итого 2P. Номинальный ток нагрузки: 25 А. Номинальный дифференциальный ток (ток утечки, IΔn): 30 мА (0,03 А). Тип дифференциальной защиты: А (чувствительный к пульсирующему постоянному току и гладкому постоянному току до 6 мА). Время-токовая характеристика теплового расцепителя: C (срабатывание при 5-10 кратных перегрузках). Номинальная предельная отключающая способность при коротком замыкании (Icn): 4,5 кА по ГОСТ IEC 60898-1 (EN 60898). Номинальное напряжение: 230 В AC, 50 Гц. Номинальное импульсное выдерживаемое напряжение: 4 кВ. Тепловое рассеяние: до 2,5 Вт. Конструктивное исполнение: модульное для DIN-рейки 35 мм. Ширина в модулях: 2 (36 мм). Глубина: 45 мм. Вес: 0,205-0,210 кг. Степень защиты корпуса: IP20. Степень загрязнения: 2 по умолчанию. Диапазон температур эксплуатации: от -25 до +60 °C. Затяжка клемм: 2,5 Н·м. Сечения проводов: до 25 мм² для жестких и до 16 мм² для гибких. Наличие тестовой кнопки: да. Подходит для скрытого монтажа: да (внутри щита). Гарантийный срок: 24 месяца.

Практические рекомендации по монтажу

Монтируйте устройство на DIN-рейку (стандарт 35 мм) в сухом помещении. Перед монтажом отключите подачу напряжения на распределительном щите. Подключение верхних клемм (1 и N) — ввод фазы и нуля от сети. Нижние клеммы (2 и N) — отходящие линии на нагрузку. Сечение проводов подбирайте по максимальному току (25А) — не менее 2,5 мм² для меди. Затяжку клемм выполняйте динамометрическим инструментом. Важно: нейтраль нагрузки подключается на клемму N выхода АВДТ, а не на общую шину. После монтажа проверьте устройство тестовой кнопкой (соблюдайте полярность подключения для корректной работы «T»). Не подвергайте механическим воздействиям.

Преимущества перед раздельной сборкой (дифавтомат vs УЗО + автомат)

Компактность: модуль на 2 места экономит 1 DIN-модуль в щите (вместо 3-4 для сборки из УЗО и автомата). Упрощение монтажа: меньше ошибок подключения (всего по два провода на вход/выход). Единая защита: автоматическое отключение при любом из видов аварий. Точность: согласование времятоковых и дифференциальных характеристик завода-изготовителя. Пожарная безопасность: материал корпуса не поддерживает горение.

Почему стоит купить автономный дифференциал City9 SE 25А для квартиры или офиса

Systeme Electric (ранее Schneider Electric) — гарантия качества, надежности и доступности сервиса в РФ. Соответствие требованиям ПУЭ седьмого издания для объектов любой категории. Официальная гарантия 2 года от официального дистрибьютора. Широкая доступность аксессуаров (боксы, наклейки) из серии City9.

Вопросы и ответы

Чем отличается дифференциальный автомат от УЗО? УЗО защищает только от утечек тока, а АВДТ — от утечек, перегрузок и коротких замыканий. Поэтому он лучше подходит для конечных линий.

Что означают 30 мА в характеристиках? Это дифференциальный ток, при котором автомат отключит цепь. 30 мА считается безопасным для человека и предотвращает поражение током.

Для каких комнат лучше всего подходит модель на 25А? Для стандартного кольца розеток общей мощностью до 5.5 кВт (чайник + утюг + зарядки). Оптимально для кухни, ванной, прихожей и подсобных помещений.

Можно ли использовать АВДТ City9 SE для подключения сетевого фильтра или ИБП? Да, тип защиты A гарантирует работоспособность даже при искаженной форме тока.
